当社では部品の輪郭形状を計測できる装置を保有しており、その計測目的･形状によって２種類の計測器を使用しております。
- 部品の面取り寸法･R形状・角度など各部の輪郭形状を計測したい
→ 輪郭形状計測器 - 部品･装置の内･外径や平面度･平行度などの幾何寸法やこれらの相対位置関係を知りたい
→ ３次元形状測定機
今回はこれらの測定に用いる装置についてご紹介いたします。

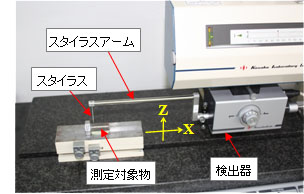

輪郭形状計測器輪郭形状計測器
| 機器名称 | （株）小坂研究所製 輪郭形状･粗さ測定機 （Serfcoder SEF-3500） |
|---|---|
| 測定の手法 | 測定対象の表面をスタイラスが平行移動してX及びZ方向位置を記録する |
| 解析項目 | 距離、角度、R径、座標差、交点間距離など |
| 測定範囲 | 縦50mm 横100mm |
| 測定可能形状 | 登り77゜下り87゜底部のR径25μm以上（粗さが比較的滑らかな面） |
| 測定精度 | 0.2％／5mm |
| 測定対象物の 最大大きさ |
高さ約200mm以下、大きさ約□300mm程度 |
（なお、ステージに直置き困難な大きさの測定対象物は｢プラスチックレプリカ｣による転写形状の計測でも御対応可能です。）
-
測定結果一例
※画像をクリックすると拡大します。
３次元形状測定機
| 機器名称 | (株)東京精密製 CNC三次元座標測定機 (XYZAX PA1500A) |
|---|---|
| 測定の手法 | ３次元的に稼動するプローブが接触したX,Y,Z座標値を点列データとして記録する |
| 測定内容 | 得られた点列データを元に内径、外径、真円度などを表示又は簡単な形状解析(図面指示値との比較など)及び座標値(生データ)ご提供 複雑部位の形状、内径、外径、真円度など |
| 計測最大寸法 | X：760mm、Y：1500mm、Z：560mm |
| 最大荷重 | 1.5ton |
| 寸法精度 | ±5μm |
三次元計測機 写真
-
-
測定画面
-
測定結果一例 -

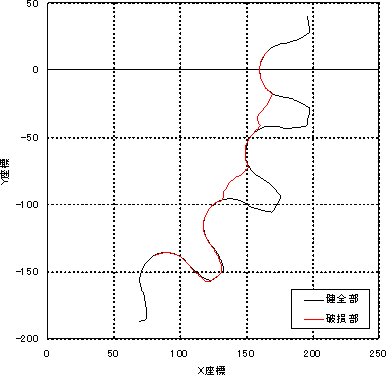

＜解析結果一例＞(破損品と健全品の比較)

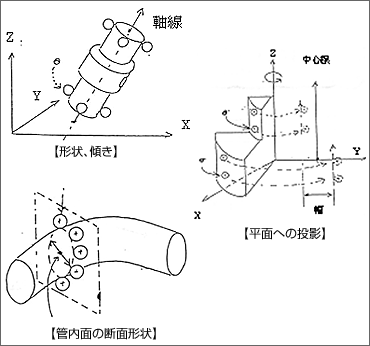

計測例
