事例・実績：機械部品の表面変色 | 材料評価 | 技術分野

材質	アルミニウム合金
使用条件	環境：無機水銀を含む空気等

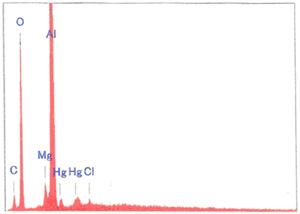

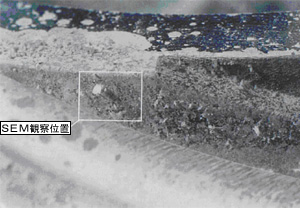

事故／損傷状態	表面の変色部は白色物で覆われており、ひげ結晶（ウィスカ）が観察された。この部分では、腐食したような様相を呈しており、微小（ＥＤＸ）分析の結果母材成分の他に酸素（Ｏ）や水銀（Ｈｇ），塩素（Ｃｌ）が認められた。
結論（推定原因）	母材（Ａｌ）と水銀との反応によるアマルガムの形成および表面における酸化皮膜の未生成に伴う腐食発生
対策	環境との直接接触回避（水銀とのアマルガムを形成しないような表面コーティングの検討）等

技術分野
