ラインアップ
5種類のDEシリーズをご用意。
 |
 |
 |
仕様
| 型式 | DE-1 | DE-2 | DE-3 | |
|---|---|---|---|---|
| 電源（V・Hz） | 3相200V 50/60Hz共用（インバータ搭載） | |||
| 出力（kW） | 0.4 | 0.75 | 0.75 | |
| 定格電流（A）※1 | 60Hz | 2.3 | 3.8 | 3.8 |
| 最大風量（m3/min）※1 | 60Hz | 18.5 | 28.5 | 28.5 |
| 最大静圧（Pa）※1 | 60Hz | 1.67 | 2.20 | 2.20 |
| フィルター | 700mm × 3本 | 700mm × 5本 | 1000mm × 5本 | |
| 吸引対象 | 水溶性・不水溶性ミスト | |||
| 吸入口径（mm）[取合寸法] | 外径Φ150 | 内径Φ165 | 内径Φ165 | |
| 排油口（mm） | φ25（2か所）1か所はホースニップルおよび 耐油性ドレンホース(標準1.5m)付、1か所は密閉栓付 |
|||
| 概略寸法(mm) | W | 700 | 755 | 755 |
| D | 635 | 690 | 690 | |
| H | 1480 | 1515 | 1820 | |
| H1 | 950 | 985 | 1290 | |
| H2 | 530 | 530 | 530 | |
| 概略質量（kg） | 70 | 85 | 90 | |
| 最適な設置場所※2 | 小型加工機 | 小型加工機 | 小・中型加工機 | |
| 主な対象設備・対応台数（想定）※2 | 小型設備・1台対応 | 小型設備・1～2台対応 | 小型設備・1～2台対応 | |
| 主な用途 | 旋盤、マシニングセンタ、ホブ盤、歯研盤、研削盤、研磨機、ブローチ盤、フォーマー、プレス機、洗浄機、ダイカストマシン、ガスタービン、油脂類製造装置、樹脂製品製造装置など | |||
| 型式 | DE-4 | DE-5 | |
|---|---|---|---|
| 電源（V・Hz） | 3相200V 50/60Hz共用（インバータ搭載） | ||
| 出力（kW） | 1.5 | 2.2 | |
| 定格電流（A）※1 | 60Hz | 7.3 | 8.4 |
| 最大風量（m3/min）※1 | 60Hz | 41.0 | 44.0 |
| 最大静圧（Pa）※1 | 60Hz | 2.82 | 3.29 |
| フィルター | 1000mm × 6本 | 1000mm × 8本 | |
| 吸引対象 | 水溶性・不水溶性ミスト | ||
| 吸入口径（mm）[取合寸法] | 内径Φ215 | 内径Φ215 | |
| 排油口（mm） | φ25（2か所）1か所はホースニップルおよび 耐油性ドレンホース(標準1.5m)付、1か所は密閉栓付 |
||
| 概略寸法(mm) | W | 910 | 910 |
| D | 795 | 850 | |
| H | 1975 | 1975 | |
| H1 | 1365 | 1365 | |
| H2 | 610 | 610 | |
| 概略質量（kg） | 110 | 125 | |
| 最適な設置場所※2 | 中・大型加工機 | 大型加工機 | |
| 主な対象設備・対応台数（想定）※2 | 設備・1～3台対応 | 設備・1～6台対応 | |
| 主な用途 | 旋盤、マシニングセンタ、ホブ盤、歯研盤、研削盤、研磨機、ブローチ盤、フォーマー、プレス機、洗浄機、ダイカストマシン、ガスタービン、油脂類製造装置、樹脂製品製造装置など | ||
※1 定格電流・最大風量・最大静圧は、送風機単体の仕様です。
※2 クーラント種類、ミスト発生量、設備密閉度、設備稼働率、接続内容等により大きく変化します。
※ 上記記載内容は目安です。
※ 本カタログの記載内容は製品改良、仕様変更等のため、予告なく変更する場合がございます。旧シリ ーズ(旧カタログ）での見積、ご発注等については応じられない場合があります。

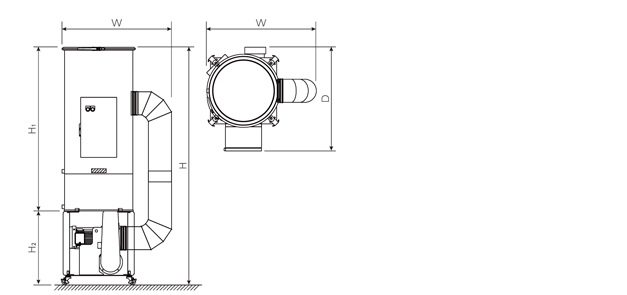

外形図
（注）送風機との分離設置で全高を低くすることも可能です。
設置スペースでお困りの際は、お問合せ下さい。
設置スペースでお困りの際は、お問合せ下さい。
ミストリーナーは、川重テクノロジー株式会社の登録商標です。
